Schneideplotter – Was ist der Messeroffset?

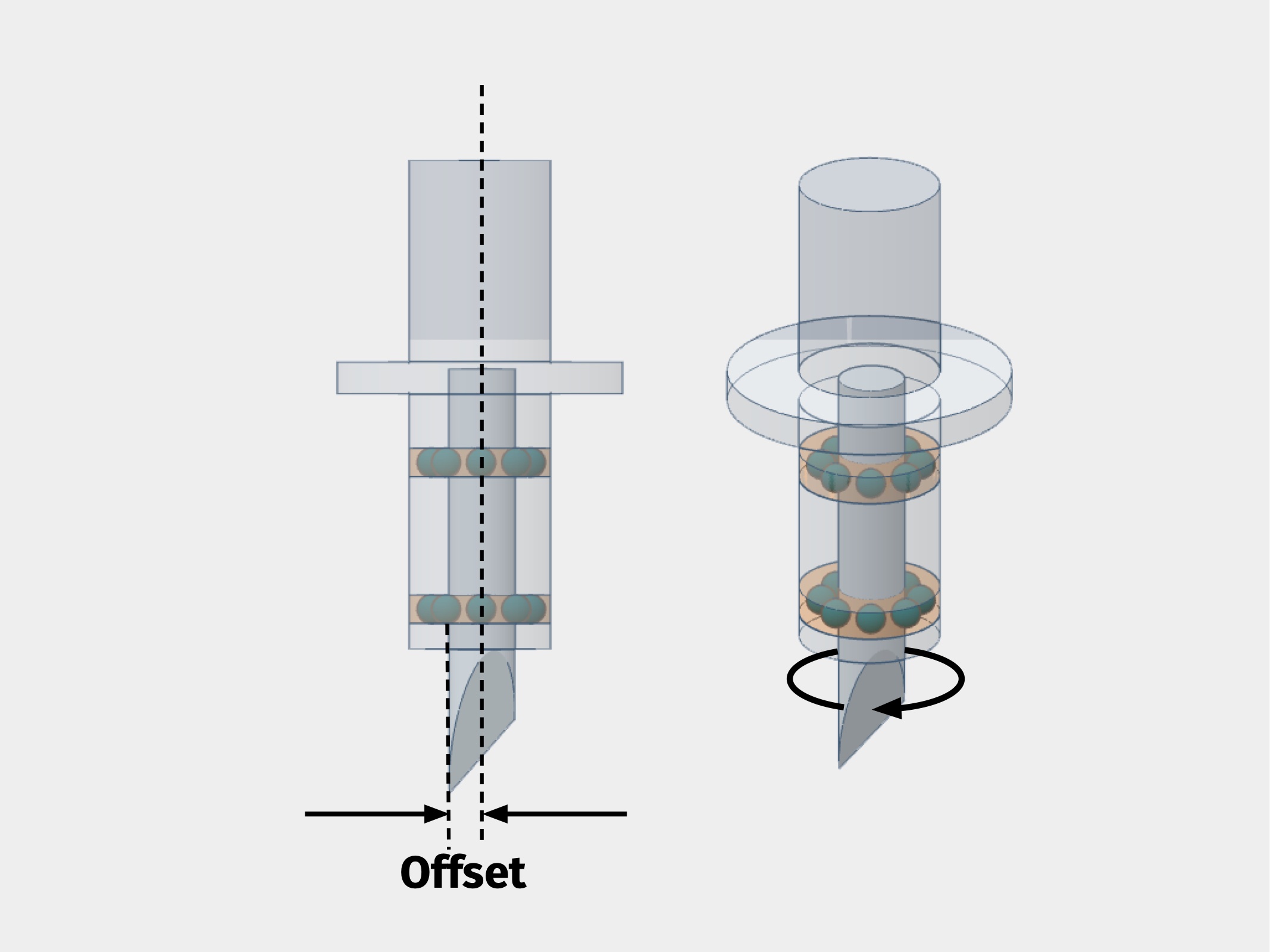

Der Messeroffset bezeichnet den Abstand zwischen der Drehachse und der Messerspitze eines Schleppmessers bei einem Schneideplotter. Das Messer ist kugelgelagert in einem Halter eingesetzt und „schleppt“  der Bewegung des Messerkopfs hinterher. Der Messeroffset kann aufgrund verschiedener Faktoren wie Material, Schneidewinkel oder Klingenlänge variieren.

Warum ist für einen Scheideplotter das Einstellen des Messeroffsets wichtig?

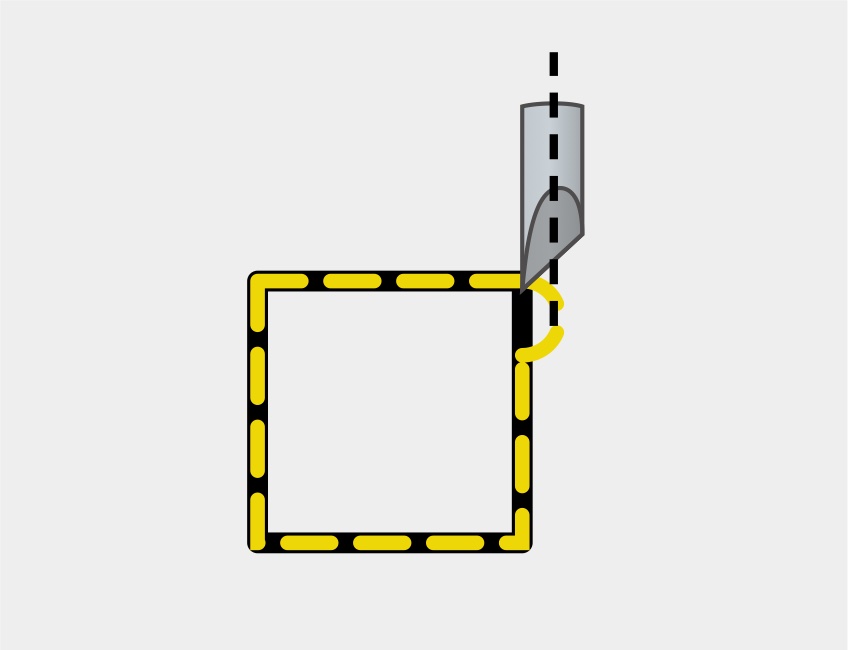

Ohne Korrektur des Offsets wären Ecken beim Schneiden abgerundet und Kurven geglättet. Der Messerkopf wird um den Offsetwert über den Scheitelpunkt der Ecke bewegt, bis die Messerspitze exakt dort steht, bevor er in einer Kreisbewegung mit dem Radius des Offsets in die gewünschte Schneiderichtung fortfährt. Auch für Kreise und Kurven ist der Offset wichtig, da ansonsten die Kreise nicht gleichmäßig rund und die Kurven abgeflacht wären. Für Schneideplotter ist die Offsetkorrektur ein wichtiges Qualitätsmerkmal.

Wie kann man den Messeroffset überprüfen?

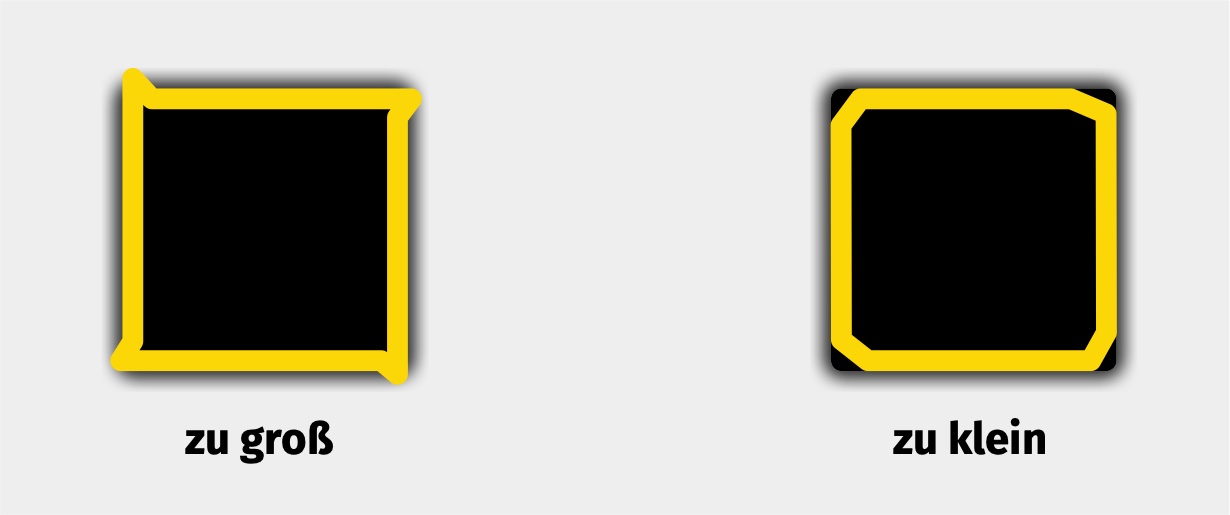

Der Offsetwert eines Plottermessers wird normalerweise vom Hersteller angegeben und kann am Plotter eingestellt werden. Eine einfache Methode zur Überprüfung besteht darin, Quadrate mit ca. 1 cm Kantenlänge zu schneiden und die Ecken zu betrachten. Bei zu geringem Offset sind die Ecken abgerundet, bei zu hohem Offset zeigen sich nasenartige Beulen.
