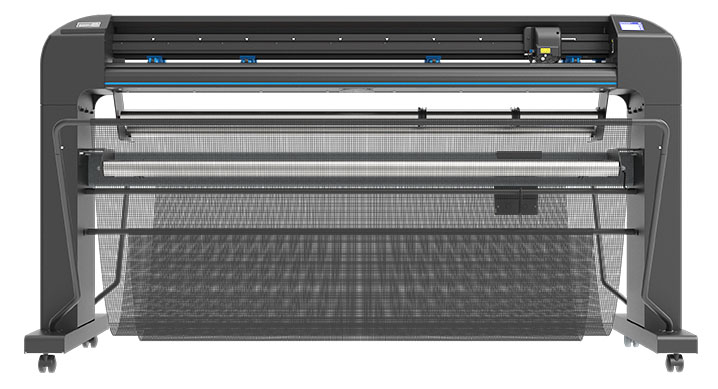

Die Summa S Class III: Schneideplotter für höchste Ansprüche
Die Summa S Class 3 T (T = Tangentialmesser) ist zweifellos die Referenzklasse unter den Rollencuttern. Summa hat sich einen Namen für die Herstellung hochwertiger, zuverlässiger und robuster Schneideplotter gemacht. Diese Schneideplotter sind serienmäßig vollständig ausgestattet und vielseitig einsetzbar, wenn es um Beschriftungstechnik geht. Dank der True Tangential Cutting Technology von Summa zeichnen sich diese Geräte durch eine beeindruckende Präzision aus, selbst bei den kleinsten und filigransten Details.

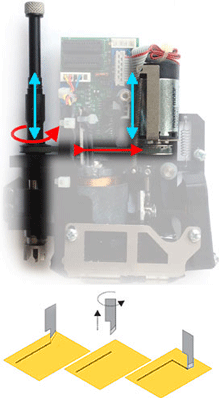

Tangentialmessersystem
Die Tangentialtechnologie richtet das Messer durch einen Motor in die gewünschte Schneiderichtung aus. Bei Ecken wird das Messer angehoben und gedreht. In Verbindung mit der Overcut-Funktion entstehen so auch bei sehr dickem Material exakte Ecken und saubere Schnitte. In Verbindung mit 600 Gramm Andruck kann Material geschnitten werden, das so bei kaum einem andern Messersystem möglich ist.
Die brandneue S Class 3 T-Serie, erhältlich als S375T, S3120T, S3140T und S3160T setzt die Messlatte sogar noch höher. Diese Modelle gehören zu den schnellsten auf dem Markt und verfügen über äußerst leistungsstarke Servomotoren, die selbst unter industriellen Dauereinsatzbedingungen über viele Stunden hinweg Spitzenleistungen erbringen können.
Die Verwendung von Schneideplottern aus der S Class 3-Serie garantiert Ihnen höchste Qualität bei Folienschnitten und eignet sich perfekt für den Produktionsworkflow in Kombination mit Großformatdruckern. Die Vielseitigkeit dieser Geräte ist beeindruckend, da sie Vinyl, Offsetfilme, Flockfolie und sogar fluoreszierendes Material und Sandstrahlfolie schneiden können. Darüber hinaus sind sie in der Lage, Karton (FlexCut) zu "stanzen", Papier zu perforieren und mit einem Spezialstift zu zeichnen. Ihr hoher Durchsatz und ihre Eignung für extralange Plots von bis zu 12 Metern am Stück (maximale Länge gemäß den technischen Daten) machen sie zu einer erstklassigen Wahl.
Das Konturschneiden wird durch ein optisches Positioniersystem ermöglicht, was die Präzision beim Schneiden von bedruckten Medien weiter steigert.
Vertrauen Sie den Schneideplotters der S Class 3-Serie für beste Ergebnisse.
Einfache Bedienung durch
Touch-Screen Display
Automatischer
Folienabschneider
OPOS X Passmarken
Erkennungssystem
Netzwerk Schnittstelle.
Auf USB Schneidejobs speichern
Für bessere Führung
können weitere Andruckrollen
eingebaut werden
Verbesserte Medienflansche
für schwereres Material
OPOS X Passmarkenerkennungssystem
Der Sensor des OPOS X Passmarkenerkennungssystem deckt ein weites Farbspektrum ab. Dadurch können auch schwierig auszuwertende Medien, wie z.B. reflektierendes oder laminiertes Material verwendet werden.
1000 Gramm Messerdruck
Der besonders leistungsstarke Messerkopf der S Class III Plotter ermöglicht einen Messerdruck von bis zu 1000 g (Nur T/TC-Modell). Damit können neben Beschriftungsfolien ohne großen Aufwand auch Flock- und Sandstrahlmaterial verarbeitet werden.
Automatische Aufwickelfunktion (optional)
Mehr Rollenhalter
GoSign für Windows
Mit der neuen GoSign Software bietet Summa eine neue Arbeitsumgebung, um Schneidedaten zu verarbeiten. Mit passenden Plug-ins können Grafiken aus CorelDraw und Illustrator übernommen werden. Aber auch Daten aus anderen Grafikprogrammen wie z.B. InkScape können auf Grund der vielfältigen Importformate verarbeitet werden. Durch sogenannte Aktionssets können Sie spezielle Funktionen, Material- und Parametereinstellungen selbst definieren und bei Bedarf anwenden.
GoSign Produktionsumgebung für Windows
MacSign PlugIn
Mit dem MacSign PlugIn können Daten direkt aus Illustrator geschnitten werden.
≫Für welche Softwareversionen es aktuell Plug-ins gibt erfahren Sie hier.
Das ist neu bei der Summa S Class III Serie?
Die Summa S Class 3-Serie präsentiert sich als Ergebnis kontinuierlicher Verbesserungen, die ein Niveau erreichen, das der Perfektion nahekommt.1. Schnelleres Electronic Board:

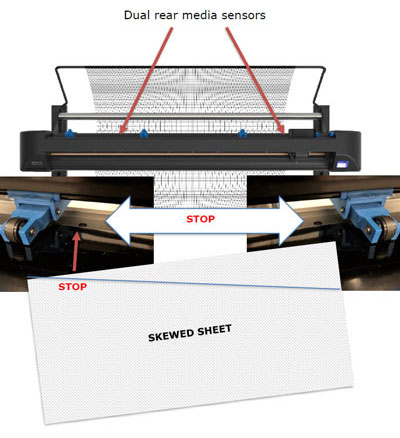

Die Hauptplatine wurde verbessert und mit einem leistungsfähigeren Prozessor ausgestattet, was die S Class 3 im Vergleich zum G-Performance-Modus des S Class 2 nochmals schneller macht – bis zu 1000 mm/sec.2. Zusätzlicher linker Mediensensor rückseitig:
Ein weiterer Mediensensor auf der linken Seite verhindert, dass Material aus den Andruckrollen läuft, selbst wenn es schief eingelegt ist. Das Material wird nun vom linken oder rechten Mediensensor erkannt und bei Bedarf angehalten, was besonders bei kurzen Print & Cut Materialstücken von Vorteil ist.
Zusätzlicher Mediensensor

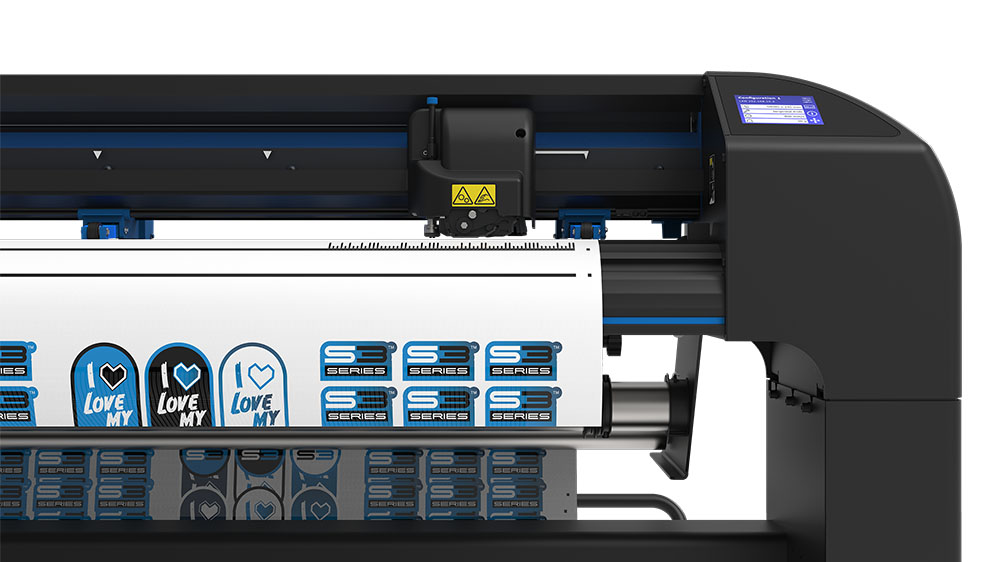

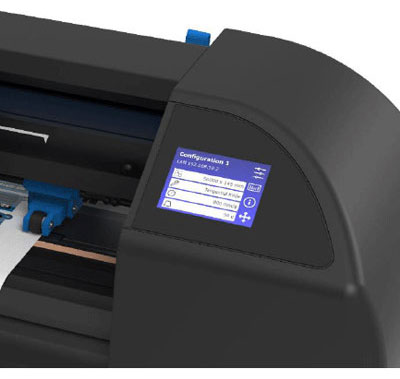

3. Farb-Display:
Das Display wurde aktualisiert und präsentiert sich jetzt mit einem noch ergonomischeren Layout.
Farb-Display Touchscreen

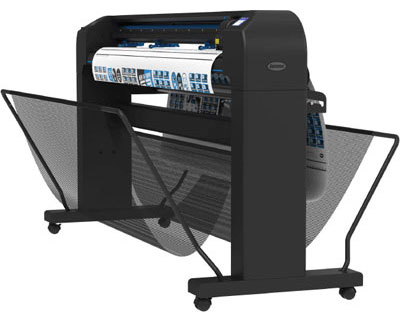

4. Standfuß:
Das neue Modell des Standfußes ist stabiler konstruiert als sein Vorgänger und erlaubt nun Rollen mit höherem Gewicht.5. Auffangkorb:
Der Auffangkorb für Folien wurde ebenfalls überarbeitet und an den neuen Standfuß angepasst.
Neuer Auffangkorb

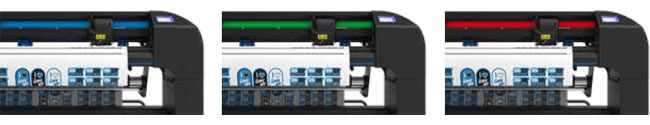

6. Status-Lichtleiste:
Eine neue Lichtleiste zeigt den Gerätestatus aus der Entfernung an: Blau für Warten auf Befehl, Grün für laufende Maschine, und Rot für aufgetretene Probleme.
Statusanzeige

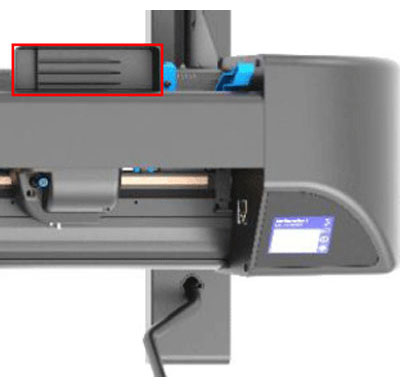

7. Toolbox:
Auf der Rückseite des Gerätes befindet sich eine praktische Ablage für Ersatzmesser und Werkzeuge.
Mehr Ablagefläche

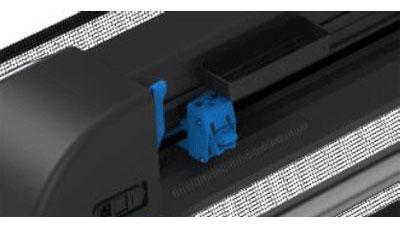

8. Blaue Teile:
Mechanische Teile, die individuell von Hand eingestellt werden können, sind nun durch eine blaue Farbe hervorgehoben.
Blaue Teile - bessere Ergonomie

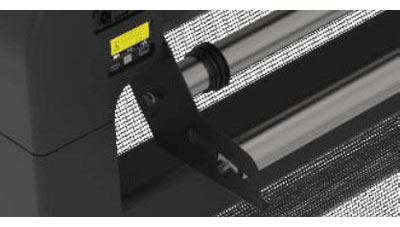

9. Rollenhalter:
Der neue Rollenhalter unterstützt Rollen mit einem Durchmesser von bis zu 20 cm und einem Gewicht von 45 kg, was die Handhabung laminierte Materialien verbessert.
Verbesserter Rollenhalter

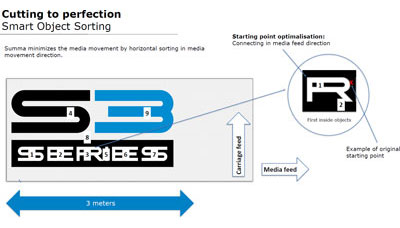

10. Intelligente Funktionen:

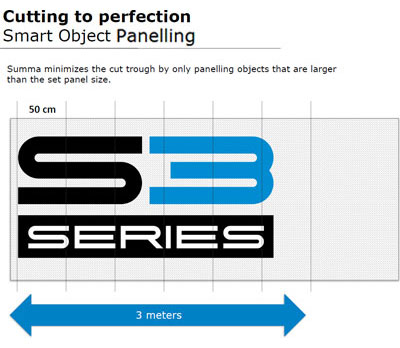

- Intelligente Objektsortierung minimiert Materialbewegungen durch horizontales Sortieren der Vektoren.- Intelligente Segmentierung minimiert Segmentschnitte durch Berücksichtigung aller Objekte innerhalb der eingestellten Segmentgröße.
Plotoptimierung
Schneidejobs können segmentiert werden

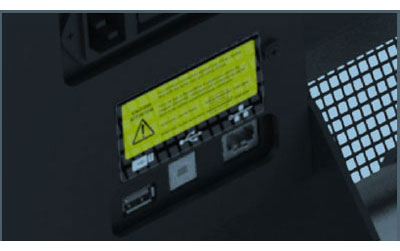

11. Anschlüsse:
Das neue Modell bietet eine Vielzahl von Anschlussoptionen, darunter USB, USB-Stick, Ethernet und WiFi, um den Anforderungen moderner Peripheriegeräte gerecht zu werden.
USB, USB-Stick, Netzwerk, WiFi
12. Bis zu 1000 g Anpressdruck (nur T/TC-Modell*):
Im Vergleich zum D-Modell ermöglicht der neue Tangentialkopf mit bis zu 1000 g Druck das Schneiden von dicken Materialien wie Reflexfolien und Sandstrahlfolien.13. 2-fach-Werkzeugkopf (nur TC-Modell*):
Das TC-Modell bietet die Option für einen Zeichenstift oder ein Rill-Werkzeug parallel zum Schneidwerkzeug, was einen Werkzeugwechsel erspart.14. Neues optionales Rill-Werkzeug (nur TC-Modell*):
Die Option für ein Rill-Werkzeug eröffnet neue Marktchancen durch einen effizienteren Produktionsworkflow.15. Optimierte OPOS-Kamera (nur TC-Modell*):
Die verbesserte OPOS-Kamera mit On-Board-Prozessor optimiert die Positionierung und Genauigkeit beim Schneiden.* Gegen Aufpreis, nicht im Standardlieferumfang. Bitte holen Sie ein individuelles Angebot dazu bei uns ein!
Summa S Class III Serie
S3T120: 115-1300 mm
S3T140: 170-1450 mm
S3T160: 170-1680 mm
Effektiver Schneidebereich*1
S3T75: 742 mm x 50 m
S3T120: 1200 mm x 50 m
S3T140: 1350 mm x 50 m
S3T160: 1580 mm x 50 m
Geschwindigkeit (max.)
1440 mm/s bei 45°
Wiederholgenauigkeit*2
0,2% oder ±0.25 mm (der jeweils größere Wert gilt)
Schneidedruck (max.)
bis zu 1000 g
Verwendbare Materialien
0.05 mm bis 1.2 mm Stärke
Verfügbare Werkzeuge
36° Messer, 60° Messer, Faserstift, Stichel
Befehlssprache*3
DM-GL, HP-GLTM, HP-GL/2TM
Schnittstelle
USB, Ethernet, WiFi
Abmessungen (BxTxH)
S3T75: 1410 x 690 x 1110 mm
S3T120: 1870 x 690 x 1110 mm
S3T140: 2020 x 690 x 1110 mm
S3T160: 2250 x 690 x 1110 mm
Lieferumfang
Plotter
Standfuß
Auffangkorb
Schneidesoftware GoSign* (WIN)
PlugIn für CorelDraw & Illustrator* (WIN)
PlugIn MacSign für Illustrator* (MAC)
Messerhalter für Tangentialmesser
Messerhalter für Schleppmesser
Messer für Folie (2 Stück)
Rollenhalter
USB-Kabel
Netzkabel
* Software nur als Download
*1: Der effektive Schneidebereich ist abhängig vom verwendeten Material und der eingesetzten Software.
*2: bei Plots :
a) bis zu 12 m Länge, bei bis zu 760 mm breiter Folie
b) bis zu 4 m Länge, bei über 760 mm breiter Folie
*3: HP-GL™ ist ein eingetragenes Warenzeichen der Hewlett-Packard Company
